Équipement auxiliaire pour ligne de production de panneaux : ce dont vous avez besoin

Quel équipement auxiliaire une ligne de production de panneaux comprend-elle

Une ligne de production de panneaux composites métalliques, de panneaux composites en aluminium (ACP) et de panneaux composites en nid d'abeille en aluminium est généralement organisée en trois groupes fonctionnels : les équipements de préparation des matériaux, les équipements de formage et de collage et les équipements de finition ou de manutention. Les équipements auxiliaires pour les configurations de lignes de production de panneaux sont répartis dans les trois groupes plutôt que dans une seule position, c'est pourquoi les acheteurs sous-estiment parfois le nombre de machines de support dont une ligne complète a réellement besoin. Une machine de nivellement à trois rouleaux, par exemple, corrige la courbure de la bobine avant que le matériau n'entre dans une étape de laminage ou de revêtement, tandis qu'une calandre comprime et lisse la feuille composite après le collage. Un mélangeur sec prépare le matériau de noyau tel qu'une poudre minérale ou un composé de polyéthylène avant qu'il ne soit extrudé ou laminé, et une filière en T façonne le matériau de noyau fondu en une feuille plate continue pendant la production de noyau par extrusion. Une coucheuse applique des revêtements protecteurs ou décoratifs tels que du PVDF ou un film de polyester sur la peau en aluminium, une machine de délaminage ACP sépare les couches liées pour des tests de qualité ou des processus de recyclage, une plate-forme élévatrice permet une manipulation verticale sûre des matériaux entre les étapes et un échangeur de filtre automatique maintient les flux de polymère fondu propres pendant l'extrusion continue sans arrêter la ligne. Comprendre les relations entre ces machines est la première étape vers la spécification d'une ligne de production de panneaux fonctionnelle et bien équilibrée.

Il convient de noter que toutes les lignes de production de panneaux n’utilisent pas les huit catégories énumérées ci-dessus. Une ligne dédiée aux panneaux composites stratifiés utilisant des bobines d'aluminium prérevêtues, par exemple, peut ne pas nécessiter de coucheuse propre, tandis qu'une ligne construite uniquement autour de la production de noyaux par extrusion mettra davantage l'accent sur la filière en T et l'échangeur de filtre automatique que sur la machine de délaminage ACP, qui est plus couramment utilisée pour les tests de qualité et le retraitement plutôt que pour le formage de routine. Ce qui reste cohérent dans la plupart des configurations, c'est la logique sous-jacente selon laquelle l'équipement de préparation des matériaux doit alimenter l'équipement de formage à un rythme adapté, et l'équipement de formage doit à son tour alimenter l'équipement de finition et de manutention sans créer de sauvegardes à chaque extrémité de la ligne. Les fabricants et les grossistes planifiant une nouvelle ligne de production de panneaux, ou évaluant des équipements pour la mise à niveau de la ligne de production de panneaux, commencent généralement par cartographier leur gamme de produits prévue par rapport à cette liste d'équipements, puisque le type de panneau cible détermine en fin de compte quelles machines auxiliaires sont essentielles et lesquelles peuvent être ajoutées ultérieurement à mesure que le volume de production augmente.

Modèles de demande mondiale derrière l’investissement dans la ligne de production de panneaux

Avant d'examiner les machines auxiliaires individuelles, il est utile de comprendre où se concentre la demande mondiale de panneaux composites en aluminium, car cette demande détermine en fin de compte la quantité d'équipements de support qu'un opérateur de ligne de production de panneaux doit installer. La demande régionale n’est pas uniformément répartie et l’activité de construction dans les régions à croissance rapide exerce une pression sur la capacité de production différente de celle des marchés matures axés sur le remplacement. Une ligne de production destinée aux marchés d'exportation à volume élevé est généralement spécifiée avec plus de redondance en équipements auxiliaires, tels qu'une deuxième plate-forme élévatrice ou un échangeur de filtre automatique supplémentaire, qu'une ligne construite principalement pour des commandes intérieures plus petites. Le graphique ci-dessous indique où les revenus des panneaux composites en aluminium sont actuellement concentrés sur une base régionale, en utilisant des études de marché publiées comme point de référence plutôt qu'une estimation générée en interne.

Selon Grand View Research, l'Asie-Pacifique représentait 40,8 % du chiffre d’affaires mondial des panneaux composites aluminium en 2024 , la plus grande part régionale, suivie par l'Amérique du Nord à 26,8% , le reste étant à peu près 32,4% répartis à travers l’Europe et d’autres régions combinées. Cette distribution est importante pour quiconque spécifie des équipements auxiliaires pour des projets de lignes de production de panneaux, car une installation approvisionnant le marché de l'Asie-Pacifique est généralement censée fonctionner à un débit continu plus élevé et bénéficie donc d'équipements auxiliaires configurés pour un temps d'arrêt minimal, comme un échangeur de filtre automatique qui permet les changements de filtre sans arrêter l'extrusion. Les mêmes données GVR montrent que le segment de la construction détenait environ 54 % du chiffre d'affaires total des applications ACP en 2024, ce qui signifie qu'une grande partie de la demande à l'origine de cette répartition régionale est liée aux projets de façades, de revêtements, de plafonds et de panneaux muraux plutôt qu'aux petites applications de signalisation ou de transport. Les installations répondant à une demande de construction nécessitent généralement des performances de nivellement et de calandrage constantes, car les panneaux de façade sont inspectés visuellement de près et toute variation d'ondulation ou d'épaisseur est beaucoup plus visible qu'elle ne le serait sur un panneau utilisé pour une signalisation temporaire. Une machine de nivellement à trois rouleaux positionnée avant l'étape de collage répond directement à cette exigence en réduisant la mémoire de la bobine et l'ondulation de la surface avant que la peau en aluminium n'atteigne le laminateur. Les coucheuses et les calandres placées plus tard dans la ligne renforcent ensuite cette cohérence en appliquant une finition de surface uniforme et en contrôlant l'épaisseur finale de la feuille dans une bande de tolérance étroite. Pour les fabricants qui évaluent où investir en premier, ces données régionales et d'application suggèrent que les équipements de nivellement, de revêtement et de calandrage méritent une attention précoce, car ils affectent le plus directement la qualité de finition que les acheteurs de qualité construction examinent. Cela explique également pourquoi de nombreux fabricants considèrent les équipements auxiliaires pour la planification des lignes de production de panneaux comme un élément essentiel de la conception de la ligne, et non comme un achat secondaire décidé après la sélection de la presse ou de la plastifieuse principale. Les fabricants et les grossistes qui approvisionnent les marchés d'exportation en particulier ont tendance à donner la priorité aux équipements auxiliaires qui réduisent les temps d'arrêt imprévus, car les retards d'expédition causés par les arrêts de lignes sont plus coûteux sur les longues routes internationales que sur les routes intérieures plus courtes.

La trajectoire de croissance du marché entraîne une nouvelle capacité de ligne de production

La part régionale n’est qu’une partie du tableau ; le rythme auquel le marché global des panneaux composites en aluminium devrait croître est également important lorsqu'un fabricant décide de la capacité d'équipement auxiliaire à intégrer dans une nouvelle ligne de production de panneaux. Un marché en expansion constante sur plusieurs années justifie généralement d'investir dès le départ dans des équipements auxiliaires de plus grande capacité pour les opérations de la ligne de production de panneaux, plutôt que d'ajouter de la capacité par petits incréments ultérieurement, car la modernisation d'une ligne en marche est généralement plus perturbatrice que la spécification d'une capacité adéquate dès le départ. Le graphique ci-dessous retrace la croissance projetée du marché mondial des panneaux composites en aluminium de 2024 à 2030, sur la base d'un taux de croissance annuel composé publié par Grand View Research. Il est présenté comme une trajectoire estimée plutôt que comme un résultat garanti, puisque les résultats réels d’une année sur l’autre dépendent des cycles de construction, de la réglementation régionale et de la disponibilité des matières premières.

Grand View Research a estimé le marché mondial des panneaux composites en aluminium à environ 6,47 milliards de dollars en 2024 et projeté qu'il atteindrait 9,65 milliards de dollars d'ici 2030 , reflétant un taux de croissance annuel composé d'environ 7,0% sur la période 2025 à 2030. Ce niveau de croissance soutenue est significatif pour tout fabricant qui se demande s'il doit ajouter une deuxième ligne de production ou augmenter la capacité d'équipement supplémentaire sur une ligne de production de panneaux existante, car il implique une croissance régulière des commandes plutôt qu'une hausse à court terme qui ne justifierait pas un investissement permanent. Un marché en croissance d'environ sept pour cent par an a également tendance à récompenser les fabricants qui peuvent maintenir une qualité de production constante à grande échelle, ce qui met un accent renouvelé sur les machines auxiliaires qui réduisent les variations entre les lots, y compris les mélangeurs à sec qui maintiennent un mélange cohérent du composé de base et les calandres qui maintiennent la tolérance d'épaisseur sur les longues séries de production. La même recherche a également noté que le segment des revêtements PVDF était le segment de produits le plus important en 2024, ce qui souligne une demande continue d'équipements de revêtement capables d'appliquer des finitions durables et résistantes aux intempéries plutôt que des alternatives moins coûteuses. Pour un fabricant ou une société commerciale évaluant une nouvelle ligne de production de panneaux, cette trajectoire de croissance justifie la spécification d'équipements auxiliaires dotés d'une certaine marge de manœuvre intégrée au-dessus des volumes de commandes actuels, car un équipement qui est tout juste suffisant pour le débit actuel peut devenir un goulot d'étranglement d'ici deux ou trois ans si le marché sous-jacent se développe comme prévu. Il convient de noter que cette projection reflète une tendance à l’échelle de l’industrie plutôt qu’une garantie pour un fabricant individuel, et les résultats réels varieront selon la région, la gamme de produits et la clientèle. Même avec cette mise en garde, la cohérence de l’estimation de la croissance sur plusieurs années donne aux planificateurs de production une base raisonnable pour des mises à niveau progressives des équipements auxiliaires plutôt que des achats réactifs et ponctuels effectués seulement après l’apparition d’un goulot d’étranglement.

Comparaison des rôles opérationnels des groupes de machines auxiliaires de base

Tous les équipements auxiliaires pour les opérations des lignes de production de panneaux ne jouent pas le même rôle, et le regroupement des machines en fonction de leurs caractéristiques de fonctionnement permet de comprendre pourquoi une ligne nécessite plusieurs types différents plutôt qu'une solution universelle. Les équipements d'étape de formage, tels que la machine de nivellement à trois rouleaux et la machine à calandre, sont généralement jugés sur la cohérence du résultat et la capacité de débit, puisque leur travail consiste à façonner physiquement et à corriger le matériau à la vitesse de la ligne. Les équipements de manutention, tels que les plates-formes élévatrices, ont tendance à être jugés davantage sur la facilité d'intégration et la simplicité de maintenance, puisque leur fonction principale est de permettre un mouvement sûr plutôt que de traiter activement les matériaux. Les équipements de revêtement et de mélange se situent entre ces deux groupes, contribuant à la fois à la finition du produit et à l'homogénéité des matériaux en amont. Le graphique radar ci-dessous compare trois grands groupes d'équipements selon cinq caractéristiques de fonctionnement sur une échelle relative de un à cinq, destiné uniquement à titre de comparaison illustrative pour soutenir les discussions de planification plutôt qu'à titre d'étude comparative formelle.

La comparaison radar illustre un modèle que les ingénieurs de production reconnaissent généralement dans la pratique : les équipements d'étape de formage tels qu'une machine de nivellement à trois rouleaux ou une machine à calandre ont tendance à obtenir les scores les plus élevés en termes de capacité de débit et de sensibilité de finition, puisque ces machines façonnent ou corrigent directement le matériau que les clients inspecteront ensuite visuellement. Les équipements de revêtement et de mélange, y compris les coucheuses et les mélangeurs à sec, obtiennent généralement de bons résultats en termes de cohérence du résultat, car leur principale contribution est une préparation répétitive et uniforme du matériau plutôt que la vitesse brute. Les équipements de manutention tels qu'une plate-forme élévatrice ont tendance à obtenir les scores les plus élevés en termes de facilité d'intégration et de simplicité de maintenance, ce qui reflète le fait que sa conception mécanique est généralement plus simple que celle des machines de formage ou de revêtement, même si son rôle dans la prévention des accidents du travail et des dommages matériels est tout aussi important sur le plan opérationnel. Le niveau d'automatisation varie dans les trois groupes en fonction de la configuration d'une ligne spécifique, les nouvelles installations de machines auxiliaires des lignes de panneaux incluant de plus en plus une commande logique programmable pour le réglage de l'écartement des rouleaux, l'épaisseur du revêtement et la synchronisation du cycle de mélange. Aucune de ces caractéristiques ne doit être interprétée comme un classement d'importance, puisqu'une chaîne de production ne peut pas fonctionner correctement si un groupe est absent ou sous-dimensionné par rapport aux autres ; par exemple, une étape de formage rapide alimentant un système de manutention sous-dimensionné déplace simplement le goulot d’étranglement vers l’aval plutôt que de le résoudre. C'est l'une des raisons pour lesquelles les planificateurs de production expérimentés spécifient les équipements auxiliaires comme un système coordonné plutôt que d'acheter des machines individuellement en fonction uniquement du prix ou des délais de livraison. Une machine de calandre avec une excellente régularité de sortie n'apporte que peu d'avantages si le mélangeur sec en amont ne peut pas maintenir une densité constante du composé de noyau, car un matériau de noyau incohérent apparaîtra comme une variation plus tard dans la ligne, quelle que soit la performance de la calandre. De même, une configuration efficace d'extrusion de filières en T peut être compromise par une plate-forme élévatrice trop lente ou trop petite pour suivre le rythme de la production continue de feuilles, créant ainsi un stock de travaux en cours inutile dans l'atelier. Examiner ainsi les groupes d'équipements côte à côte, plutôt que machine par machine, tend à faire apparaître ces interdépendances plus tôt dans le processus de planification, lorsque les ajustements sont bien moins coûteux qu'après l'installation.

Pourquoi les lignes de panneaux résistants au feu ajoutent davantage d'équipements auxiliaires

La résistance au feu est devenue l'un des principaux facteurs d'investissement dans les nouvelles lignes de production de panneaux au cours des dernières années, et ce changement a des conséquences directes sur le type d'équipement auxiliaire nécessaire aux opérations de la ligne de production de panneaux dont un fabricant a besoin. Les panneaux composites résistants au feu de qualité A2 et B1 utilisent des matériaux d'âme chargés de minéraux ou incombustibles qui se comportent différemment lors du mélange, de l'extrusion et du laminage par rapport aux panneaux à âme en polyéthylène standard, ce qui signifie que les mélangeurs secs, les matrices en T et les calandres sur les lignes résistantes au feu sont souvent spécifiés avec des tolérances différentes de celles des lignes standard. Le graphique de jauge ci-dessous montre le taux de croissance rapporté pour le segment des panneaux composites coupe-feu A2, sur la base de recherches publiées par l'industrie, pour illustrer la rapidité avec laquelle la demande pour cette catégorie de panneaux augmente par rapport au marché plus large des panneaux composites évoqué plus haut dans cet article.

Les recherches publiées par l’industrie placent le marché mondial des panneaux composites coupe-feu A2 à environ 2,6 milliards de dollars en 2024 , avec une croissance projetée d'environ 5,1 milliards USD d’ici 2033 , ce qui représente un taux de croissance annuel composé d'environ 8,1% , ce qui est plus rapide que le taux de croissance plus large du marché des panneaux composites en aluminium évoqué plus haut dans cet article. Cet écart est important sur le plan opérationnel, car il suggère que la demande de panneaux résistant au feu augmente de manière disproportionnée, en grande partie due à des codes de construction plus stricts et à des exigences de sécurité dans les bâtiments de grande hauteur, plutôt qu'au seul volume général de construction. Pour un fabricant produisant déjà des panneaux à âme standard, cette tendance se traduit souvent par une décision d'ajouter ou de mettre à niveau des équipements de ligne de production spécifiquement destinés aux produits résistants au feu, plutôt que de supposer que les équipements existants peuvent être partagés sans modification. Les composés de noyau chargés de minéraux utilisés dans les panneaux A2 et B1 sont généralement plus denses et plus abrasifs que les composés de polyéthylène standard, ce qui impose une demande supplémentaire en termes de consistance du mélange du mélangeur sec et peut accélérer l'usure des composants de la matrice en T si l'équipement n'a pas été conçu en tenant compte de ces matériaux. Les machines à calandre traitant des panneaux résistants au feu nécessitent souvent également un contrôle plus fin de l'épaisseur, car les panneaux à âme minérale sont fréquemment spécifiés pour les applications de façades de grande hauteur où la cohérence visuelle sur de grandes surfaces murales est étroitement inspectée lors du transfert du projet. Les applications dans le bâtiment et la construction continuent de représenter l'utilisation finale dominante des panneaux coupe-feu A2, représentant une majorité substantielle des revenus du segment selon les données disponibles du secteur, ce qui renforce le lien entre cette tendance de croissance et le modèle de demande régionale axé sur la construction décrit plus haut dans le tableau des revenus régionaux. Les échangeurs de filtres automatiques revêtent également une importance accrue sur les lignes résistantes au feu, car les composés chargés de minéraux sont plus susceptibles de générer une contamination particulaire lors de l'extrusion continue que les matériaux de noyau standard, et un échangeur qui permet de changer de filtre sans arrêter la ligne aide à maintenir la qualité de sortie sans sacrifier le débit. Les fabricants qui envisagent de se développer dans la production de panneaux résistants au feu devraient évaluer ce taux de croissance plus rapide par rapport aux considérations d'équipement supplémentaires qu'il introduit, puisque l'expansion du segment semble être structurelle, liée à la réglementation et aux normes de sécurité, plutôt qu'une tendance à court terme susceptible de s'inverser.

À l’intérieur d’une machine de nivellement à trois rouleaux : structure et fonction

Étant donné que la machine de nivellement à trois rouleaux est l’un des équipements auxiliaires les plus couramment spécifiés pour les installations de lignes de production de panneaux, il est utile d’examiner sa structure plus en détail. Le diagramme schématique ci-dessous montre une vue axonométrique simplifiée d'une machine de nivellement typique à trois rouleaux, avec les principaux composants étiquetés pour référence. Ce type de machine fonctionne en faisant passer la bobine d'aluminium à travers un ensemble de rouleaux positionnés avec précision qui appliquent une force de flexion contrôlée dans des directions alternées, ce qui soulage les contraintes internes et aplatit la mémoire de la bobine avant que le matériau n'atteigne l'équipement de collage ou de revêtement en aval.

Comme le montre le diagramme, la bobine d'aluminium entre dans la machine dans le sens d'alimentation et passe entre les ensembles supérieur et inférieur de rouleaux de nivellement disposés en quinconce, ce qui constitue le principe mécanique qui distingue une machine de nivellement d'un simple rouleau d'aplatissement. La vis de réglage contrôle l'écart vertical entre les jeux de rouleaux, permettant à un opérateur d'affiner la force de flexion en fonction de l'épaisseur et de l'état du matériau, car l'aluminium plus épais ou plus dur nécessite un espace entre les rouleaux différent de celui des bobines fines et à revenu doux. Le châssis de base ancre l'ensemble du rouleau et absorbe la charge mécanique générée lors du passage de la bobine sous tension. C'est pourquoi la rigidité du châssis est aussi importante pour la qualité de nivellement que la précision du rouleau elle-même. Un moteur d'entraînement, positionné à la base de la machine dans ce schéma, alimente la rotation du rouleau et est généralement adapté à la vitesse de la ligne ailleurs dans la chaîne de production afin que le nivellement ne devienne pas un goulot d'étranglement. Une fois que le matériau passe à travers le jeu de rouleaux final, il sort à l'extrémité de déchargement dans un état aplati, prêt à passer à l'étape suivante de la chaîne de production, qu'il s'agisse d'une presse à encoller, d'une coucheuse ou d'un stockage intermédiaire. Cet aperçu structurel est destiné à servir de référence générale pour comprendre comment l'équipement de nivellement s'intègre dans une chaîne de production de panneaux plus large plutôt que de servir de spécification technique détaillée pour un modèle unique, car le nombre exact de rouleaux, les diamètres et les configurations d'entraînement varient selon les fabricants et les applications.

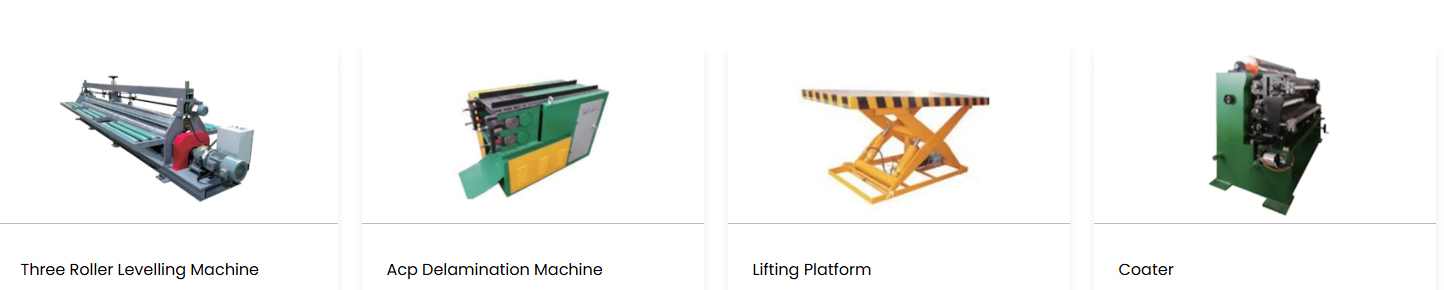

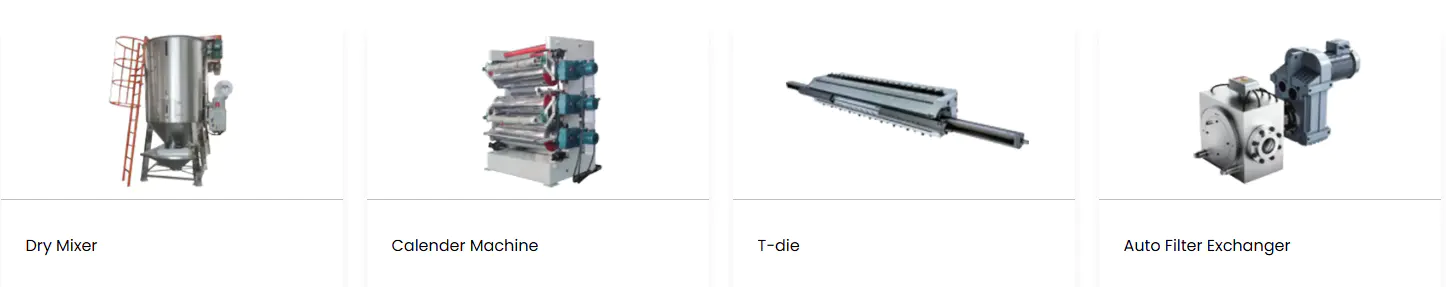

Gamme d'équipements auxiliaires de Hongyang Machinery

L'équipement présenté ci-dessous reflète le type d'équipement auxiliaire pour les gammes de lignes de production de panneaux qu'un fabricant de panneaux composites métalliques évalue généralement lors de la planification ou de la mise à niveau d'une ligne de production, couvrant les fonctions de préparation des matériaux, de formage, de revêtement et de manutention. Le fait de disposer de ces catégories à partir d'une seule source d'équipement peut simplifier la coordination entre les machines, car les équipements de formage, de revêtement et de manutention conçus pour fonctionner ensemble ont tendance à s'intégrer plus facilement que les équipements provenant de plusieurs fournisseurs indépendants avec des interfaces de contrôle et des tolérances mécaniques différentes.

Catégories représentatives d’équipements auxiliaires pour les lignes de production de panneaux composites métalliques.

En examinant cette gamme d'équipements, une logique de flux de travail claire émerge : le mélangeur à sec et la calandre gèrent la préparation des matériaux et l'uniformité de la finition, la machine de nivellement à trois rouleaux et la coucheuse s'occupent de la qualité de surface sur la peau en aluminium, la filière en T et l'échangeur de filtre automatique prennent en charge l'extrusion continue du noyau, et la plate-forme élévatrice fournit l'épine dorsale de manutention reliant chaque étape. Pour un fabricant ou une société commerciale qui recherche des équipements pour une nouvelle ligne, examiner cette gamme complète ensemble, plutôt que de spécifier chaque machine individuellement, permet généralement de confirmer plus facilement que les débits, les interfaces de contrôle et les empreintes physiques sont compatibles avant le début de l'installation. Les acheteurs comparant les fournisseurs de lignes de production trouvent souvent utile de demander ce type d'aperçu complet des équipements dès le début du processus d'approvisionnement, car il révèle les lacunes dans l'offre d'un fournisseur, comme un fabricant qui produit des équipements de formage mais des équipements de manutention non compatibles, avant que ces lacunes ne deviennent un problème lors de l'installation et de la mise en service.

Comment sélectionner l'équipement auxiliaire pour une ligne nouvelle ou améliorée

La sélection d'équipements auxiliaires pour les projets de lignes de production de panneaux fonctionne généralement mieux dans le cadre d'un processus structuré plutôt que d'une série d'achats ad hoc, puisque les spécifications de chaque machine dépendent en partie des décisions prises concernant les équipements voisins. Les facteurs suivants sont couramment utilisés par les planificateurs de production et les fabricants d'équipements pour évaluer les options d'équipement auxiliaire avant de finaliser l'agencement d'une ligne.

1. Adaptez la capacité de débit sur toute la ligne, puisqu’une étape de formage rapide associée à une étape de manutention plus lente déplace simplement le goulot d’étranglement plutôt que de le résoudre.
2. Confirmez la compatibilité avec les types de panneaux cibles, en particulier si la ligne traitera des panneaux à âme en polyéthylène standard, des panneaux à âme en polyéthylène résistant au feu A2 ou B1 ou des panneaux à âme en nid d'abeille en aluminium, car les propriétés des matériaux d'âme affectent les spécifications du mélangeur sec, de la filière en T et de la calandre.
3. Évaluez l'automatisation et l'intégration du contrôle, en particulier si le réglage de l'écartement des rouleaux, l'épaisseur du revêtement et les cycles de mélange peuvent être coordonnés via un système de contrôle partagé plutôt que exploités indépendamment.
4. Examinez l’accessibilité à la maintenance, notamment la facilité avec laquelle les rouleaux, les filtres et les composants de mélange peuvent être inspectés ou remplacés sans arrêts de production prolongés.
5. Prévoyez une marge de manœuvre supérieure aux volumes de commandes actuels, en particulier pour les fabricants desservant des marchés où la demande devrait continuer de croître au cours des années à venir.
6. Vérifiez l'encombrement et l'ajustement des installations, y compris la hauteur du plafond pour les plates-formes élévatrices et la charge au sol pour les équipements de formage et de calandrage plus lourds.

Les fabricants qui suivent cette séquence avant de demander des devis trouvent généralement plus facile de comparer les options de machines de la chaîne de production sur une base comparable, puisque la proposition de chaque fournisseur peut être évaluée par rapport aux mêmes exigences de débit, de matériaux et d'intégration plutôt que comparée uniquement sur des spécifications techniques isolées. Cela réduit également la probabilité de découvrir une inadéquation après l'installation, lorsque les ajustements sont considérablement plus coûteux qu'ils ne l'auraient été lors de la phase de planification.

Ces questions d'évaluation sont délibérément pratiques plutôt que purement techniques, puisque les planificateurs de production expérimentés ont constaté que de nombreuses inadéquations d'équipements sont dues à des questions opérationnelles qui n'ont pas été posées clairement lors de la phase d'approvisionnement, plutôt qu'à une spécification erronée sur papier. Un fabricant qui recherche des équipements de support pour la mise à niveau d'une ligne de production de panneaux a intérêt à parcourir systématiquement chaque catégorie, à documenter les types de matériaux actuels et prévus, les formats de panneaux et les niveaux de production cibles avant de demander des devis formels aux fournisseurs d'équipement. Cette approche permet également d'identifier plus facilement où les configurations d'équipement standard suffiront et où un certain degré de personnalisation, comme une plate-forme élévatrice étendue pour les formats de panneaux surdimensionnés ou un profil de matrice en T modifié pour une largeur de feuille non standard, peut être nécessaire pour répondre aux exigences spécifiques du projet.

Considérations relatives aux équipements auxiliaires pour les lignes de panneaux en nid d'abeille en aluminium

Les panneaux composites en nid d'abeille en aluminium représentent une catégorie de produits distincte des ACP à âme plate standard, et l'équipement auxiliaire pour les configurations de lignes de production de panneaux construites autour de la production de nid d'abeille diffère à plusieurs égards de l'équipement discuté jusqu'à présent. Un panneau en nid d'abeille se compose de deux peaux en aluminium liées à un noyau en nid d'abeille en aluminium léger, qui est produit séparément sur des machines dédiées à noyau en nid d'abeille avant d'être combiné avec les peaux extérieures sur une ligne de stratification. Étant donné que le noyau en nid d'abeille lui-même est un produit intermédiaire fabriqué plutôt qu'un composé extrudé ou mélangé, le rôle des équipements auxiliaires change quelque peu par rapport à une ligne ACP standard : les mélangeurs à sec et les filières en T deviennent moins centraux, tandis que les équipements de manutention de précision et les machines de nivellement prennent une plus grande importance relative.

Les peaux en aluminium utilisées dans les panneaux en nid d'abeille nécessitent toujours un nivellement avant le collage, pour les mêmes raisons décrites plus haut dans cet article concernant la courbure des bobines et les contraintes internes, de sorte qu'une machine de nivellement à trois rouleaux reste un composant standard même sur les lignes axées sur les nids d'abeilles. Les plates-formes élévatrices sont également généralement utilisées de manière plus intensive sur les lignes de panneaux en nid d'abeille, car les feuilles à âme en nid d'abeille, bien que légères par rapport à leur taille, sont souvent produites et stockées dans des feuilles de grand format qui nécessitent une manipulation prudente et de niveau pour éviter d'écraser la structure cellulaire avant le collage. Les enduits restent pertinents pour la finition des surfaces exposées en aluminium, en particulier lorsque les panneaux en nid d'abeille sont spécifiés pour des applications architecturales où l'apparence de la surface est étroitement inspectée. Les machines à calandre, en revanche, sont utilisées de manière plus sélective sur les lignes en nid d'abeilles, généralement appliquées sur le matériau de la peau avant le collage plutôt que sur le panneau en nid d'abeilles fini lui-même, car la compression d'une structure en nid d'abeilles terminée endommagerait la géométrie des cellules qui confère à ces panneaux leur avantage en termes de résistance et de poids. Pour les fabricants qui envisagent de passer de la production ACP à noyau plat standard à la production de panneaux en nid d'abeille, ce changement de priorité des équipements auxiliaires mérite d'être planifié tôt, car une ligne configurée uniquement autour de la production de noyaux par extrusion nécessitera généralement une capacité de manutention et de nivellement supplémentaire, plutôt qu'une simple duplication de l'équipement existant, pour s'adapter efficacement à la fabrication de panneaux en nid d'abeille.

À propos de Zhangjiagang Hongyang Machinery Equipment Co., Ltd.

Zhangjiagang Hongyang Machinery Equipment Co., Ltd. est une entreprise nationale spécialisée dans la recherche, le développement et la fabrication d'équipements intelligents pour les matériaux composites métalliques, fournissant des solutions de lignes de production systématiques pour l'industrie mondiale des matériaux de construction. L'entreprise a servi d'unité de rédaction pour la norme industrielle régissant les panneaux composites métalliques non combustibles utilisés dans la décoration architecturale, et elle occupe un poste de membre permanent du conseil au sein de la branche métal de la Fédération chinoise des matériaux de construction, reflétant son rôle actuel dans l'élaboration des normes techniques pour le secteur. La gamme de produits de base de Hongyang Machinery couvre trois systèmes technologiques principaux : des lignes de production de panneaux composites en aluminium résistant au feu, des machines à noyau en nid d'abeille en aluminium et des lignes de production de panneaux composites métalliques à noyau en nid d'abeille en aluminium, et des lignes de production de panneaux composites métalliques personnalisées multifonctionnelles. Ensemble, ces systèmes couvrent douze catégories de lignes de production haut de gamme, y compris des équipements pour les matériaux résistants au feu de qualité A2 et B1, des panneaux composites métalliques tridimensionnels à noyau d'aluminium et des produits de la série en nid d'abeille en aluminium, ainsi que les catégories d'équipements de support de ligne de production de panneaux décrites tout au long de cet article. Les fabricants et les grossistes évaluant une ligne de production de panneaux composites métalliques nouvelle ou améliorée peuvent examiner la gamme d'équipements de Hongyang Machinery comme un système coordonné couvrant les étapes de préparation, de formage, de revêtement et de manipulation des matériaux, plutôt que de se procurer des machines individuelles auprès de plusieurs fournisseurs indépendants. Cette approche coordonnée reflète la même logique de planification décrite plus haut dans cet article : le débit, la compatibilité des matériaux, l'intégration de l'automatisation, l'accès à la maintenance et l'ajustement des installations sont plus faciles à aligner lorsque les équipements sur toute la ligne sont conçus avec des interfaces de contrôle partagées et des tolérances mécaniques cohérentes. En tant que fabricant positionné au sein de la chaîne d'approvisionnement des matériaux de construction, l'implication de Hongyang Machinery dans l'élaboration de normes industrielles pour les panneaux composites métalliques incombustibles signifie également que son travail de conception de chaîne de production est informé par les mêmes considérations de sécurité incendie et de code du bâtiment qui stimulent la croissance dans le segment des panneaux coupe-feu A2 et B1 évoqué plus haut, plutôt que de traiter la conception des équipements de support de la ligne de production de panneaux comme distincte de ces tendances réglementaires.

Foire aux questions

Q1 : Qu'est-ce qui compte comme équipement auxiliaire pour une ligne de production de panneaux ?

L'équipement auxiliaire fait généralement référence aux machines prenant en charge le processus principal de formage ou de collage, notamment les machines de nivellement, les machines de délaminage, les plates-formes élévatrices, les enductions, les mélangeurs à sec, les calandres, les matrices en T et les échangeurs à filtre automatique, chacun gérant une étape spécifique de préparation, de formage ou de manipulation du matériau.

Q2 : Pourquoi une machine de nivellement à trois rouleaux est-elle nécessaire avant le collage ou le revêtement ?

La bobine d'aluminium retient la courbure et les contraintes internes du processus de laminage et d'enroulement, et une machine de nivellement à trois rouleaux corrige cela avant que le matériau n'entre dans les étapes de collage ou de revêtement, réduisant ainsi l'ondulation qui serait autrement visible dans le panneau fini.

Q3 : Comment un échangeur de filtre automatique aide-t-il une ligne de production continue ?

Un échangeur de filtres automatique permet de remplacer les filtres contaminés dans le flux de polymère fondu sans arrêter l'extrusion, ce qui permet de maintenir une qualité constante du matériau de base tout en maintenant la chaîne de production en fonctionnement continu.

Q4 : Les lignes de panneaux résistants au feu nécessitent-elles différents équipements auxiliaires ?

Les panneaux à âme A2 et B1 résistants au feu utilisent des composés plus denses et chargés de minéraux qui se comportent différemment lors du mélange et de l'extrusion que le matériau d'âme en polyéthylène standard, de sorte que les mélangeurs secs, les matrices en T et les calandres sur les lignes résistantes au feu sont souvent spécifiés avec des tolérances ajustées.

Q5 : L’équipement auxiliaire devrait-il provenir d’un seul fabricant ?

L'approvisionnement en équipements de formage, de revêtement et de manutention auprès d'un seul fabricant simplifie généralement l'intégration, car les interfaces de contrôle, les débits et les tolérances mécaniques sont plus susceptibles d'être compatibles que les équipements combinés provenant de plusieurs fournisseurs indépendants.

Q6 : La production de panneaux en nid d’abeille en aluminium nécessite-t-elle différents équipements auxiliaires ?

Les lignes de panneaux en nid d'abeille s'appuient davantage sur des équipements de manipulation et de nivellement de précision que sur des mélangeurs à sec ou des matrices en T, puisque le noyau en nid d'abeille est produit séparément sur des machines à noyau dédiées avant d'être lié aux peaux en aluminium nivelées.
